Program Minitab ma rozbudowane narzędzia graficzne.
Mamy zadanie graficznego przedstawienia stanu cieczy w 3 zbiornikach technologicznych: A, B i C. Dysponujemy pomiarami przeprowadzonymi w marcu i w początku kwietnia. Łączna liczba pomiarów wynosi 6000, każdy z trzech zbiorników mierzony był w tym okresie 2000 razy. Pomiary były nieregularne, ponieważ odbywały się automatycznie wraz z rozpoczęciem kolejnego cyklu produkcyjnego.

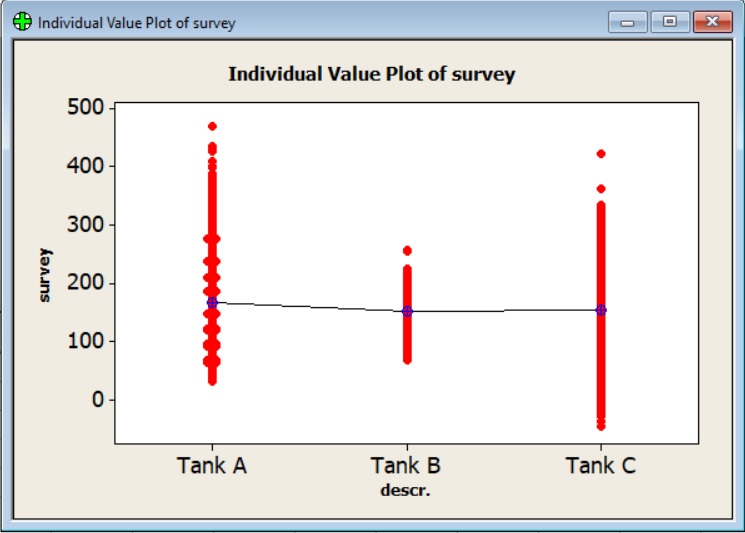

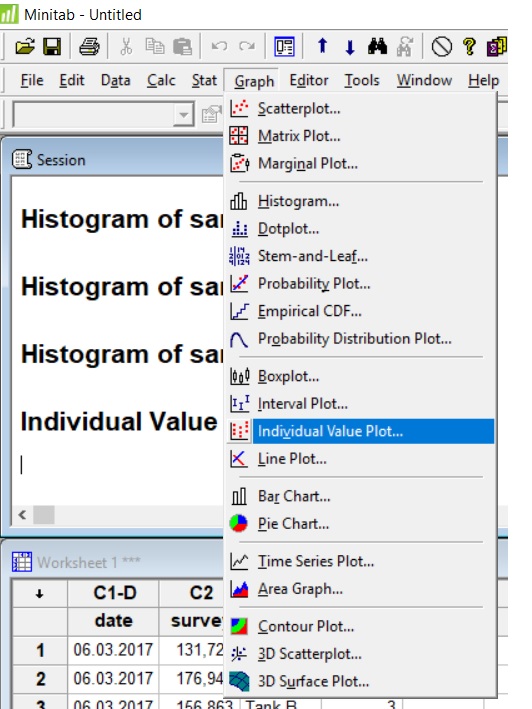

Wykres wartości indywidualnych
Wykres przedstawia rozmieszczenie wartości pomiarów dla trzech zbiorników technologicznych.

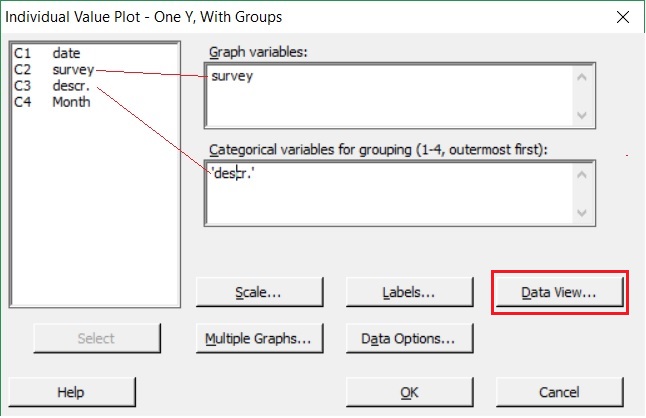

Na osi Y jest skala poziomu. Przez funkcje Data View ustawiliśmy wyświetlanie wartości średniej zaznaczonej niebieskim punktem. Ustawiliśmy również aby wartości średnie dla trzech zbiorników były połączone linią. Średni poziom płynu w trzech zbiornikach jest podobny. Wyraźnie widać, że zbiorniki nie pracują w jednakowy sposób.

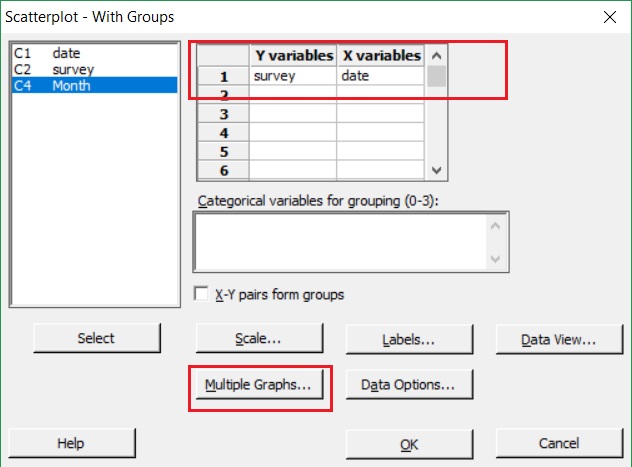

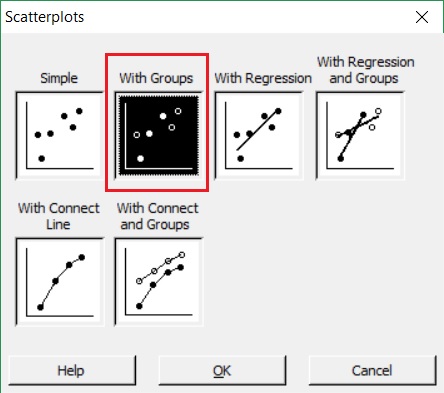

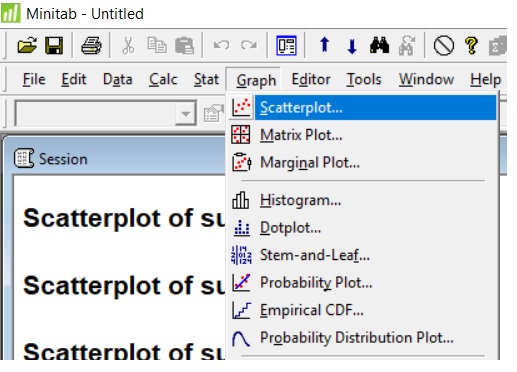

Scatterplot

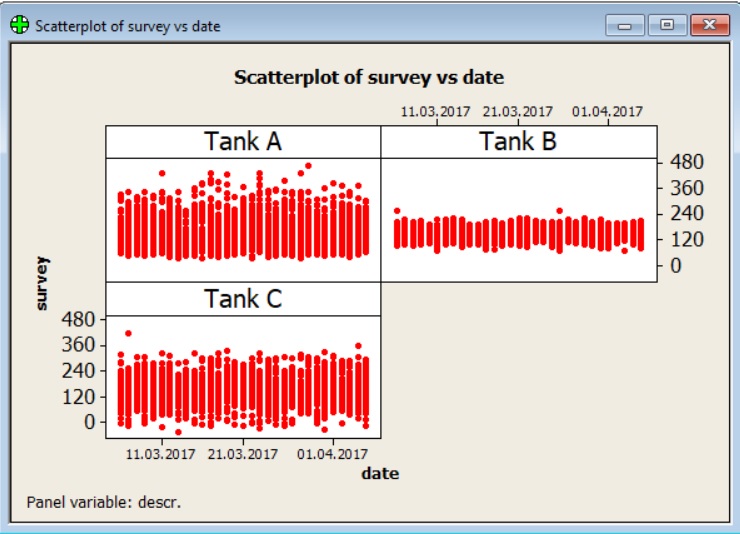

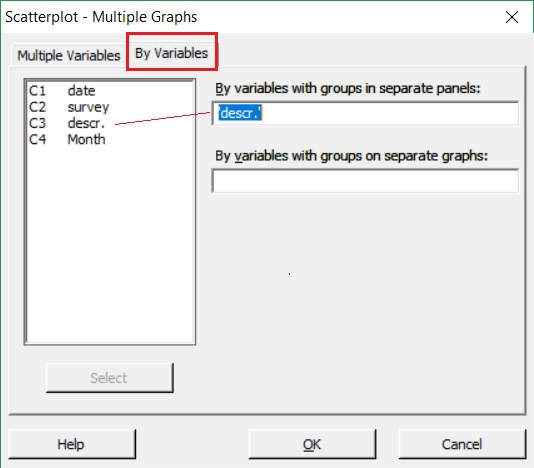

Nieco więcej informacji może nam przekazać wykres typu Scatterplot.
Wyraźnie widać, że praca zbiornika B znacznie różni się od pozostałych.

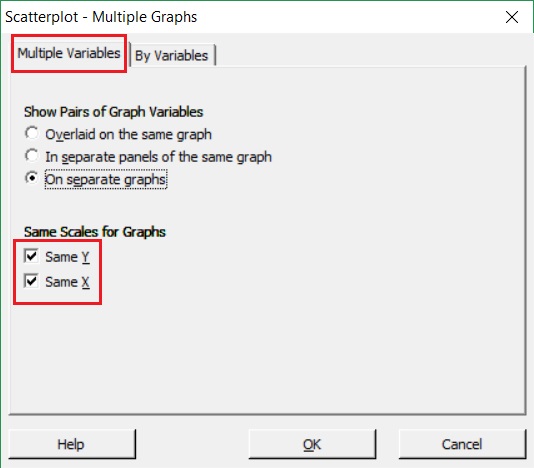

Aby móc porównywać charakterystyki danych należy ujednolicić wartości na osiach wykresów.
