Dziś dowiemy się czym jest wykres szeregów czasowych (Time Series Plot) . Wykres pomiarów w czasie jest najważniejszą metodą kontroli jakości.
Wykres szeregów czasowych jest podstawą do tworzenia wykresów kontrolnych (zwanych również kartami kontrolnymi), które są najważniejszymi narzędziami kontroli jakości.
Wykres składa się z osi X, na której zaznacza się moment pomiaru oraz z osi Y gdzie zaznacza się poziom mierzonej wartości. Wykres ten jest prostym wykresem liniowym.
Wykres może posłużyć nam do wcześniej omawianego przykładu pomiaru czasu dojazdu samochodem do pracy.

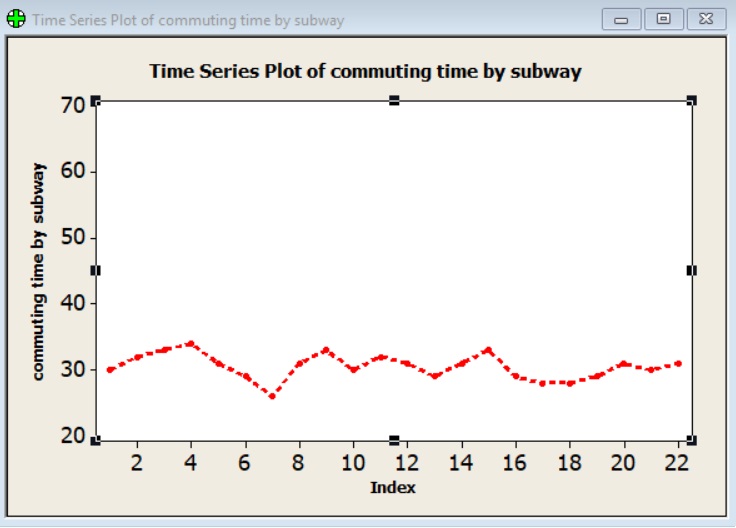

Na wykresie nanosi się punkty zgodnie z momentem, w którym dokonaliśmy pomiaru oraz z uzyskanymi wartości pomiarów – następnie łączymy punkty linią.
Można teraz porównać, jak wygląda różnica w zmienności pomiędzy jazdą metrem a jazdą samochodem.

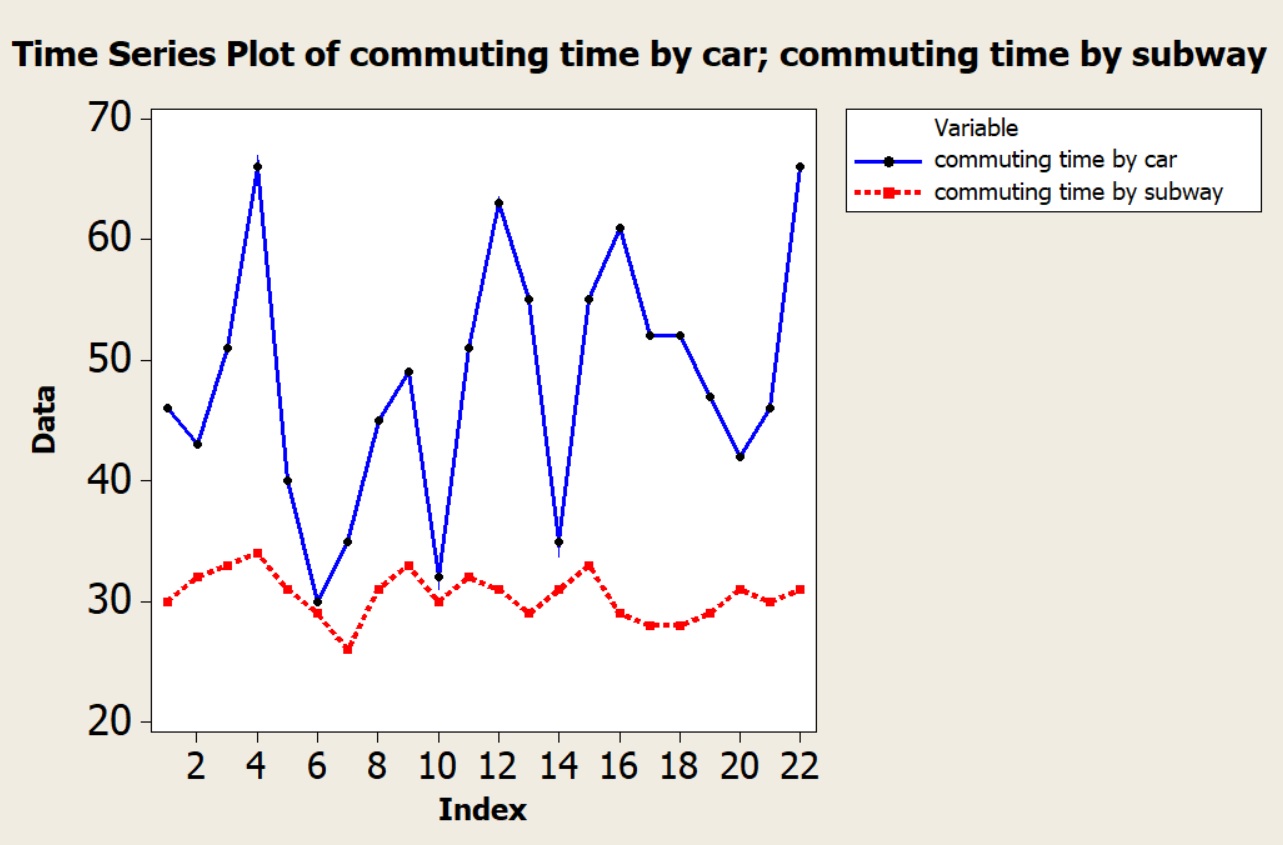

Najlepiej widać to na wykresie połączonym
Wykres szeregów czasowych jest przydatnym narzędziem obrazującym charakterystykę procesu.
